贴片电感有哪些分类和作用?

贴片电感有哪些分类和作用?

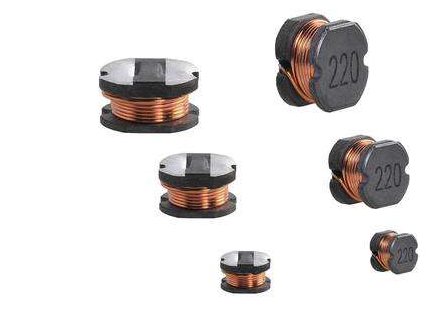

电感器是用绝缘导线(例如漆包线、纱包线等)绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，贴片电感是电感类中一种类型，此类贴片电感又称为:功率电感,SMD电感，SMT电感。

主要特性

1、表面贴装高功率电感。

2、具有小型化，高品质，高能量储存和低电阻之特性。

3、主要应用在电脑显示板卡，笔记本电脑，脉冲记忆程序设计，以及DC-DC转换器上。

4、可提供卷轴包装适用于表面自动贴装。

分类

片式电感器主要有4种类型，即绕线型、叠层型、编织型和薄膜片式电感器。

常用的是绕线式和叠层式两种类型。前者是传统绕线电感器小型化的产物;后者则采用多层印刷技术和叠层生产工艺制作，体积比绕线型片式电感器还要小，是电感元件领域***开发的产品。

绕线型

它的特点是电感量范围广(mH～H)，电感量精度高，损耗小(即Q大)，容许电流大、制作工艺继承性强、简单、成本低等，但不足之处是在进一步小型化方面受到限制。陶瓷为芯的绕线型片电感器在这样高的频率能够保持稳定的电感量和相当高的Q值，因而在高频回路中占据一席之地。

TDK的NL系列电感为绕线型，0.01~100uH，精度5%，高Q值，可以满足一般需求。

NLC型，适用于电源电路，额定电流可达300mA;NLV型为 高Q值，环保(再造塑料)，可与NL互换;NLFC 有磁屏，适用于电源线。

叠层型
