▲技术参数
多参量变送器是一种新型的差压变送器，可显示工作压力、温度、瞬时、累积流量, 可以替代原来的由差压变送器、压力变送器、温度变送器、二次仪表的传统组合。并可对气体、蒸汽进行自动温度压力补偿、实现了现场直接显示标况流量、质量流量的功能，在外接24V电源的情况下， 可以提供电流、频率、485远传输出。并可以使用一个电池工作2-3年，可以与差压类节流装置(V锥、孔板、弯管、喷嘴、文丘里、阿牛巴、威力巴、毕托管、楔形)直接配用，组成一体化V锥流量计、一体化孔板流量计、一体化弯管流量计、一体化喷嘴流量计、一体化文丘里流量计、一体化阿牛巴流量计、一体化威力巴流量计、一体化毕托管流量计、一体化楔形流量计。


▲特征描述
● 可电池供电现场显示无须外接电源工作2-3年
● 全隔离输出强抗干扰性设计，屏蔽***干扰
● 可输出脉冲、电流(4-20mA)、485(modbus-rtu)信号
● 自带温度压力传感器
● 气体、蒸汽自动温度压力补偿
● 量程比1:60 1:100 1:200 1:400
● 气体可显示温度、压力、工况流量、标况流量等参数
● 蒸汽可显示温度、压力、密度、质量流量等参数
● 可对流量传感器线性进行分段矫正
● 微差压可以测量10Pa-6000Pa
● 用户不需要做任何调试装上即可使用
● 开放平台，可根据用户要求定制算法
● 可靠性高，用户不需做任何维护
● 传感器逐点补偿，温度稳定性高
● 隔爆设计，隔爆等级ExdIICT4


▲多参量变送器规格

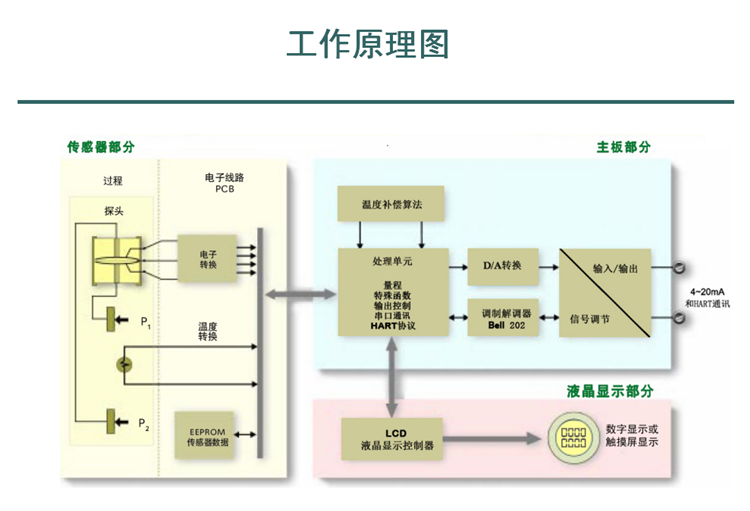

▲工作原理图
▲安装注意事项
由于工艺流程的需要，KD9051系列变送器经常安装在工作条件较为恶劣的现场，为了保证其应有的精度指标，安装时注意以下事项：

1、管道进行扫线时候应关闭取压阀，防止过载或者高温烧坏变送器。

2、变送器应在额定压力、温度范围内工作，不能超过大额定压力、温度范围。

3、应尽量安装在温度梯度和温度变化小，无冲击和振动的地方，无气泡。

4、安装位置尽量远离变频器或大功率电机，必要时采取隔离措施，使用屏蔽电源线。

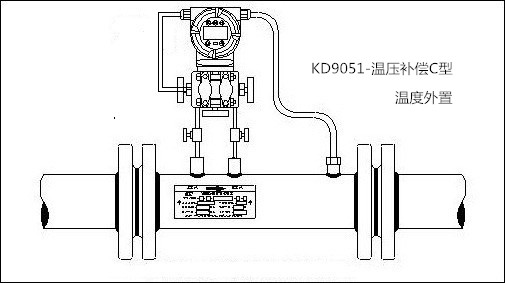

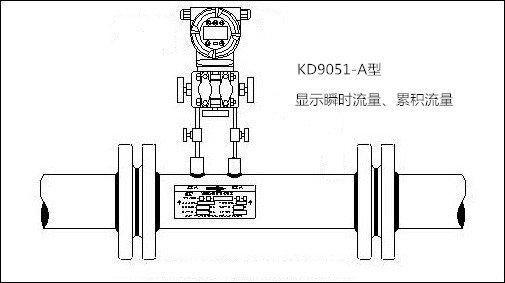

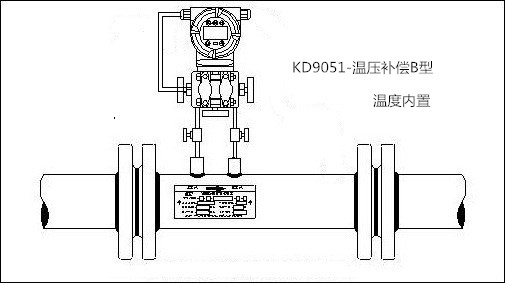

▲安装示意图

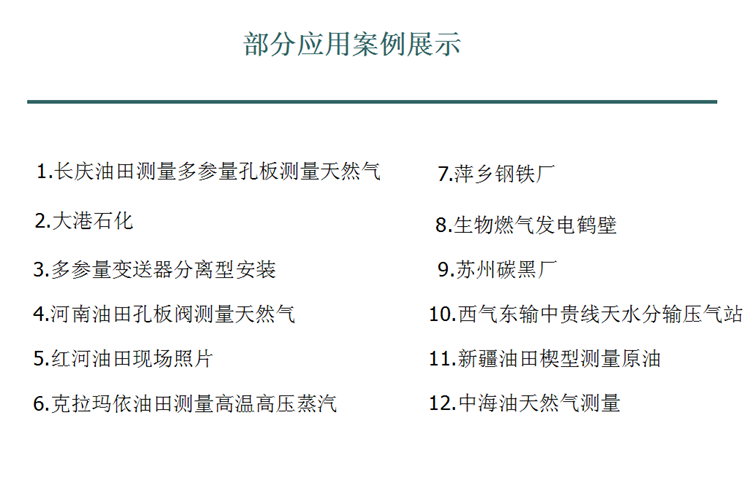

▲用途/应用案例

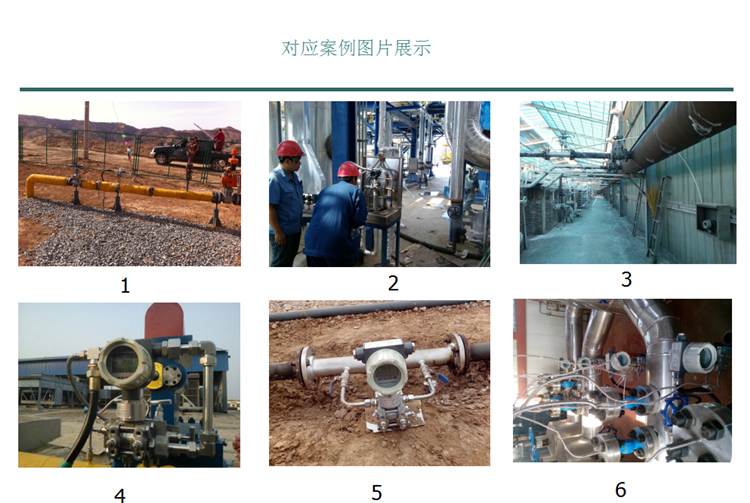

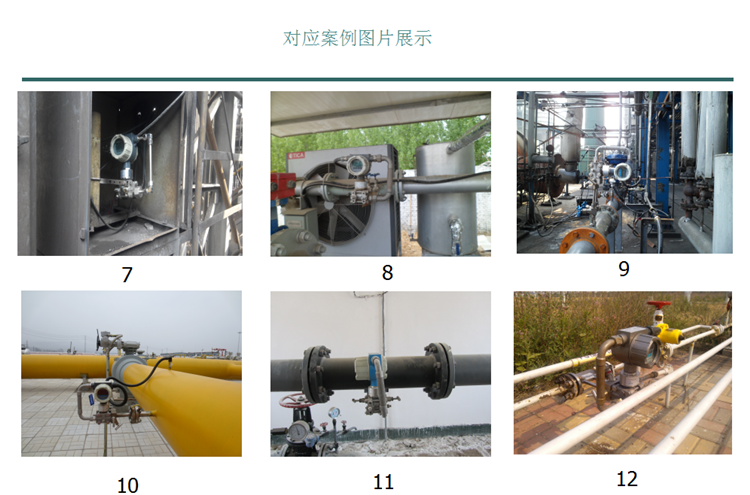

▲案例现场

▲概述

运用差压变送器需要留心的疑问

差压变送器是测量技能管道或罐体中介质的压力差，并且通过数据的改换、开方将测量的差压值改换成电流信号输出。可是当选择差压变送器时需要留心差压值、介质等有关参数，并且差压变送器在操作时，需要留心以下的一些疑问。

1、设备现场的环境较为恶劣，强电信号会发生各种电磁烦扰，雷电感应会发生强浪涌脉冲，在这种情况下，单片机运用系统中遇到的一个扎手疑问便是如安在恶劣环境下远距离可靠地传送细小信号。考虑到变送器高频噪声通过变压器首要不是靠初、次级线圈的互感耦合，而是靠初、次级寄生电容耦合的，因此隔绝变压器的初、次级之间均用屏蔽层隔绝，减少其分布电容，以进步抵挡共模烦扰才干。

2、但差压变送器报价在信号需要远距离传输或运用环境中电网烦扰较大的场合，电压输出型传感器的运用受到了***束缚，暴露了抗烦扰才干较差，线路损耗破坏了精度等等缺陷，而两线制电流输出型变送器以其具有极高的抗烦扰才干得到了广泛运用。

3、酸碱溶液的浓度与其电导率的大小成比例。因此，只需测出溶液电导率的大小变可得知酸碱浓度的高低。当被测溶液流入专用电导池时，假设忽略电极极化和分布电容，则能够等效为一个纯电阻。在有恒压交变电流流过期，其输出电流与电导率成线性联系，而电导率又与溶液中酸、碱浓度成比例联系。因此只需测出溶液电流，便可算出酸、碱、盐的浓度。

4、此类缺点需要更换放大器板。变送器在线路计划和技能安装质量上恳求都非常严峻，在实践运用中对出现的线路缺点，经检查供认后与生产厂家联络更换其缺点线路板，以确保表面长期作业的稳定性和可靠的差压变送器报价。

5、微差压变送器设备位置对零位输出的影响微差压变送器由于其测量规模很小，变送器中传感元件的自重即会影响到微差压变送器的输出，因此在设备微差压变送器出现的零位改动情况属正常情况。设备时应使变送器的压力活络件轴向垂直于重力方向，假设设备条件束缚，则应设备固定后调整变送器零位到标准值。

6、我们知道不管什么类型的差压变送器，其正、负压室都有排气、排液阀或旋塞;这就为我们现场校准差压变送器供应了便当，也便是说不用撤消导压管就可校准差压变送器。

7、电阻应变片是一种将被测件上的应变改动改换成为一种电信号的活络器件。它是压阻式应变变送器的首要组成部分之一。电阻应变片运用多的是金属电阻应变片和半导体应变片两种。

金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过格外的粘和剂紧密的粘合在发生力学应变基体上，当基体受力发生应力改动时，电阻应变片也一同发生形变，使应变片的阻值发生改动，从而使加在电阻上的电压发生改动。

以上内容是关于差压变送器在操作过程中需要留心的疑问，期望这篇文章所供应的内容能够协助到我们的运用。
