| 品牌 | RAYTEK/雷泰 | 型号 | FM-lde |
| 加工定制 | 是 | 类型 | 容积式流量计 |
| 测量范围 | 0.3~300 | 精度等级 | |
| 公称通径 | 适用介质 | ||
| 工作压力 | 工作温度 | ||
| 规格 |
一、产品概述
热式气体质量流量计由-江苏横河流量仪表有限公司***生产
其采用热导原理，仪表以标准单位测量气体质量流量而无须温度及压力补偿，同时可以测量过程气体温度。多种计量单位可现场选择（scfm,sfpm,nm3/h等）。提供两路4-20mA分别是瞬时流量和温度，流量还有脉冲输出。可选的显示/键盘模块可以显示瞬时和累计流量，工作时间，温度和报警点。它允许用户现场设定满量程，管道面积，报警点，小流量切零，脉冲输出频率，延时等。

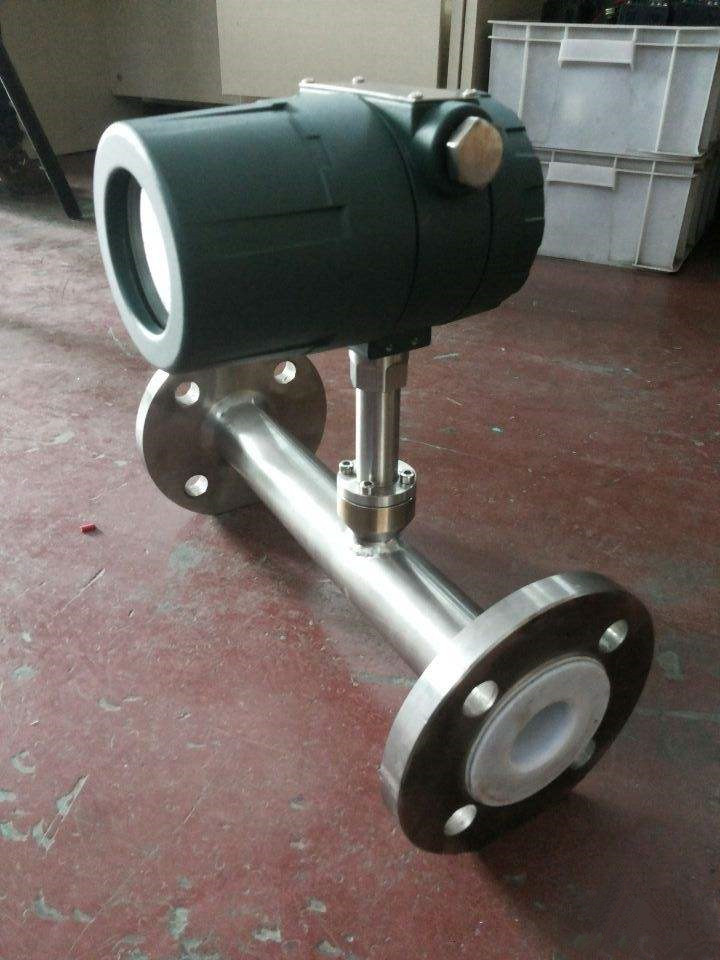

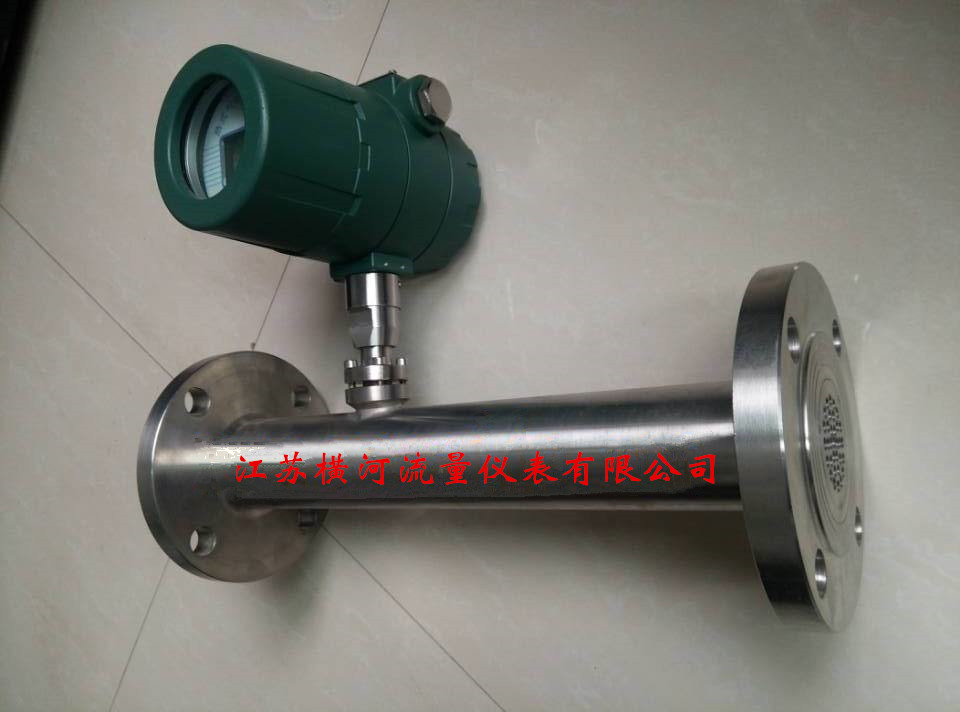

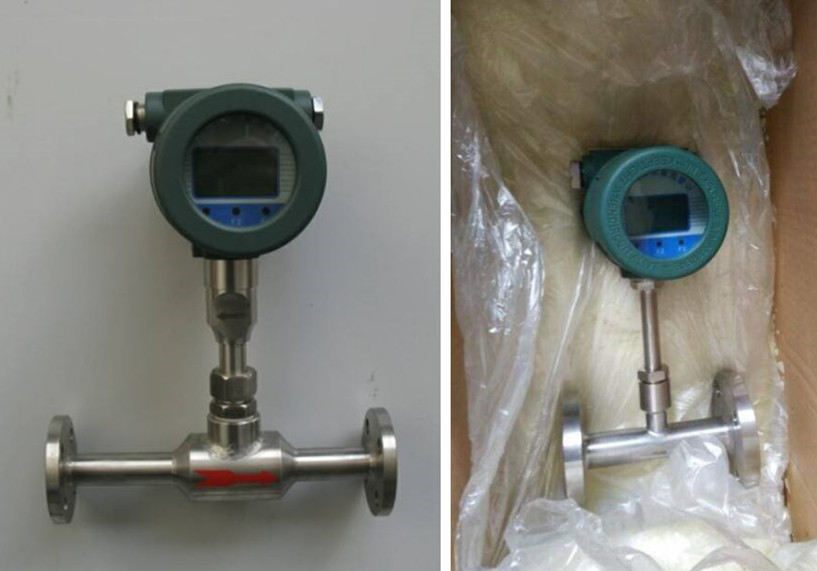

RS485接口，搭载协议为Modbus,Profibus-DP,Devicenet和Ethernet可选。使该仪表跨入现场总线仪表行列。 该系列流量计有插入式和带测量管式两类，插入式传感器为直径1/2”，长36”(914mm)的探头（更长传感器也可制造）；带测量管式传感器有1/4到6”（6.25mm到152mm）的测量管，带内置流量调节器从而无须上下游有较长直管段，管道连接可以是法兰、NPT螺纹或焊接。材质为316不锈钢，哈氏C合金或其它材料。 --TEL：133 7522 8809
二、产品特点
■ 安装方便，维修简单双向检测，防振动
■ 多至8点流量测量
■ 输出模拟量的校正多点非线性曲线修正
■ 宽量程比100：1
■ 流量与温度同时检测，切换显示
■ 大口径小流量测量，可做泄露检测
■ 采用专有技术“双平衡结构”封装传感器
■ 专有高湿、高温算法，介质温度可达500℃
■ 直接质量流量检测，无需温度压力补偿
三、工作原理
热扩散技术是一种在苛刻条件下性能优良、可靠性高的技术，其典型传感元件包括两个热电阻（铂RTD），当这两个RTD被置于流体中时，其中一个被加热，另一个用于感应过程温度。两个RTD之间的温差与过程流速及过程介质的性质有关，保持该温差恒定，则电子单元加热RTD的能量与质量流量成函数关系。
三、技术参数
测量性能
精度：±1%的读数或±0.25%的满量程
调试：按NIST计量标准标定
重复性：±0.2%满量程
响应时间：0.9秒
述范围内。以下是常用管道的流量范围。
管径 | Scfm | Nm3/h |
3"(80mm) | 0-1600 | 0-2720 |
6"(150mm) | 0-6400 | 0-10870 |
8"(200mm) | 0-11100 | 0-18860 |
10"(250mm) | 0-18200 | 0-30920 |
12"(300mm) | 0-24900 | 0-42300 |
16"(400mm) | 0-43350 | 0-73700 |
20"(500mm) | 0-67700 | 0-115150 |
带测量管式：
Scfm (标准立方英尺/分) | Nm3/h (标准立方米/小时) | |||
管径 | 小 | 大 | 小 | 大 |
0.25" | 0-0.22 | 0-16 | 0-0.37 | 0-27 |
0.5" | 0-2.1 | 0-48 | 0-3.6 | 0-82 |
0.75" | 0-3.7 | 0-120 | 0-6.3 | 0-204 |
1" | 0-6 | 0-192 | 0-10 | 0-326 |
1.5" | 0-15 | 0-450 | 0-25 | 0-760 |
2" | 0-23 | 0-750 | 0-39 | 0-1280 |
2.5" | 0-35 | 0-1090 | 0-59 | 0-1855 |
3" | 0-50 | 0-1600 | 0-85 | 0-2720 |
4" | 0-90 | 0-2880 | 0-153 | 0-4893 |
6" | 0-200 | 0-6400 | 0-340 | 0-10870 |
