| 品牌 | 其他 | 型号 | CL-MCX-3 |
| 种类 | 插头/插座 | 应用范围 | 电缆 |
| 工作频率 | 高频 | 接口类型 | 其他 |
| 形状 | 条形 | 线长 | 定制 |
| 制作工艺 | 冷压 | 加工定制 | 是 |
| 特性 | 防爆 | 接触件材质 | 铜镀金 |
| 绝缘体材质 | 铁氟龙 | 芯数 | 1 |
| 针数 | 1 |
MCX射频线缆插头插座，MCX焊线式射频接头来自***射频同轴连接器生产厂家-东莞市科仑电子有限公司
科仑电子生产供应SMA-KE卡板式射频连接器插头天线插座。科仑电子是一家***射频同轴连接器生产厂家，主要生产BNC视频连接器插头插座，F头视频连接器插头插座，SMA射频连接器插头天线插座，TNC射频连接器插头天线插座，MCX射频连接器插头天线座，N型射频连接器插头插座，RF射频转接头，各类射频同轴连接器线缆插头插座。欢迎来电咨询选购。
MCX射频线缆插头插座，MCX焊线式射频接头主要技术参数
MCX系列射频连接器是一种小型推入自锁式连接器，它具有体积小、重量轻、结构紧凑的特点。可用于对体积、重量及安装方式有要求的小型电子设备或网络系统。
MCX系列连接器设计于二十世纪八十年代。又称为OSXVAA系列。它的内导体直径和绝缘体外径与SMB系列连接器相同，但MCX系列连接器的插头外径比SMB系列要小30%，所以MCX系列连接器有更小的体积，更轻的重量。它用在连接器的重量和体积的要求比较高的场合。
推入式连接方式使得连接器的连接与分离非常迅速，缩短了连接器的安装时间。MCX系列连接器可以适配包括半刚电缆和软电缆等多种电缆，连接可靠，寿命长。
MCX系列连接器采用推入式（snap-on）的连接方式，在频率达到6GHz时仍然具有良好的电性能。MCX系列连接器主要应用于板对板的连接和电缆连接。
MCX系列是采用搭扣连接的微小型射频同轴连接器，按照CECC22340规范设计，阻抗50Ω，使用频率可达6GHz。
该系列连接器除用于柔软及半硬电缆外，也非常适用那些有要求体积小或有表面安装技术要求的通讯产品中。如WLANS与无线PDS中使用的PCMCIA卡、无线电话、基地台及***定位系统中都已被广泛应用。
主要技术特性 TECHNICAL CHARACTERISTICS
温度范围 Temp.range -65～ 165°C
特性阻抗 Impedance 50Ω, 75Ω
频率范围 Frequency Range DC～6GHz
工作电压 Working Voltage 250V (50Ω) 170V (75Ω)
耐 压 Withstand Voltage 750V (50Ω) 250V (75Ω)
接触电阻 Contact resistance
内导体之间 Center Contact ≤ 5 mΩ
外导体之间 Outer Contact ≤ 2.5 mΩ
绝缘电阻 Insulation resistance ≥ 1000 MΩ
电压驻波比 VSWR 直式 Straight ≤1.15
弯式 Right angle ≤1.25
耐用性 Durability(mating) ≥500次（cycles）

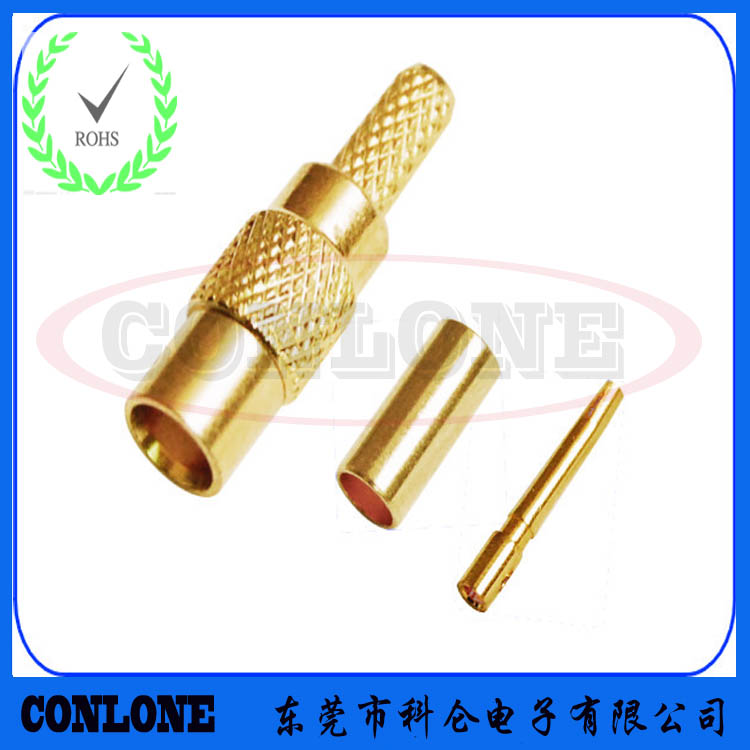

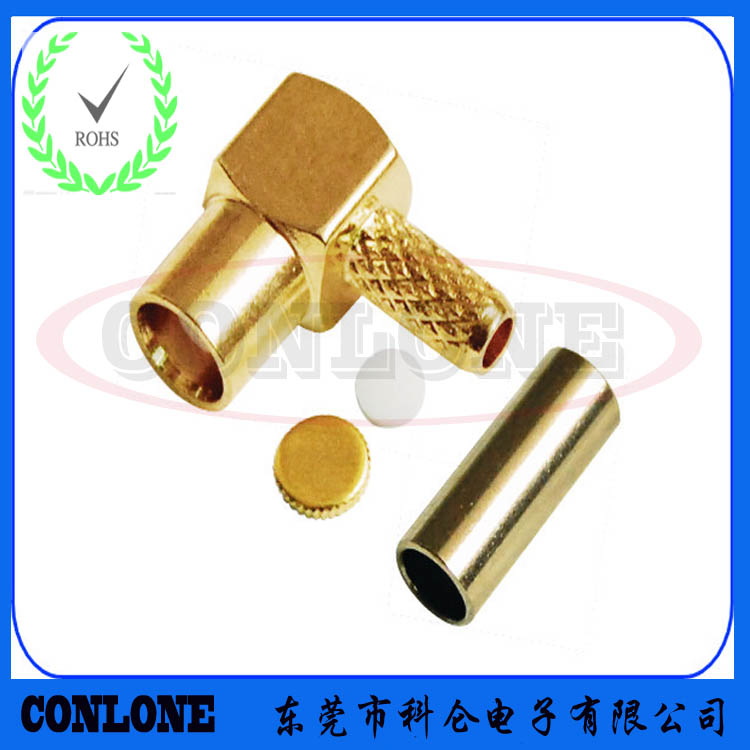

MCX射频线缆插头插座，MCX焊线式射频接头图片
