| 品牌 | 其他 | 型号 | MSFP-6L |
| 加工定制 | 是 | 种类 | 滤波器 |
| 标称频率 | 10kHz-30MHz | 调整频差 | |
| 温度频差 | 总频差 | ||
| 负载电容 | 负载谐振电阻 | ||
| 激励电平 | 基准温度 | ||
| 插入损耗 | 10-80dB | 阻带衰减 | 10-80dB |
| 输入阻抗 | 50欧姆 | 输出阻抗 | 50欧姆 |

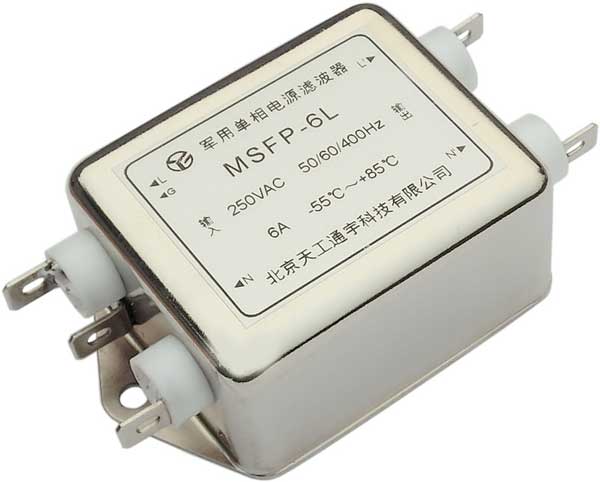

P封装***单相电源滤波器
产品特点：
◆ 专为***设备通过电磁兼容军标GJB151A/152A中的CE102设计，多级滤波电路，优异的电磁干扰抑制特性；采用高品质元件，确保产品的可靠性、安全性及一致性；符合GJB360A-96环境条件；面板固定安装，端接方式：焊片。
技术参数：
额定电压 Rated Voltage | 125/250VAC | ||
额定电流 Rated Current | 3--6A | ||
工作频率 Operating Frequency | 50/60Hz | ||
耐压试验 Test Voltage | 线—线 Line to line | 1768VDC | 1min |
线—地 Line to ground | 2000VAC | 1min | |
漏电流Leakage current | 1.0mA(250VAC@50Hz) | ||
温度范围 Temperature Range | -25--+85℃ | ||
端接方式 Termination Methods | 输入端 Input | 输出端 Output | |
焊片 | 焊片 | ||
◆ 外形尺寸（封装）
◆ 安装提示：
1 安装位置：滤波器安装的位置应在电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合；
2 接地：滤波器的接地***良好。对于金属外壳的滤波器，外壳***与设备机箱进行低阻抗连接，即外壳***与机箱面板面导电接触，并接好地线；
3滤波器输入端和输出端的布线：滤波器的输入线、输出线***拉开距离，切忌并行走线，以避免输入线缆和输出线缆间发生耦合而旁路了滤波器，造成滤波器失效。
国内******单相电源滤波器生产制造厂家，北京天工通宇科技有限公司。我公司生产***电源滤波器，采用两级共模加一级差模滤波电路，选用多种新型软磁材料，实现对10kHz—30MHz电磁干扰宽频高衰减性能。
