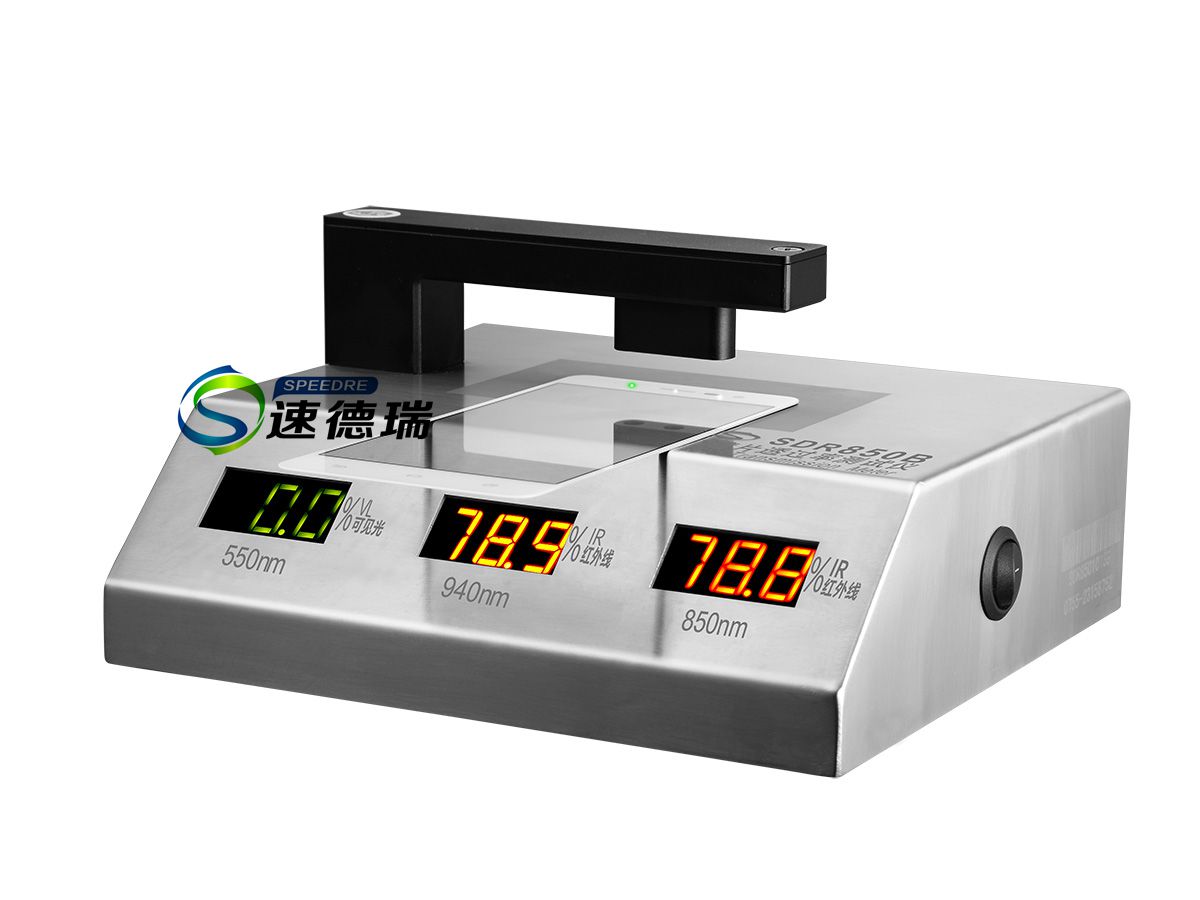

SDR850,镜片透过率测试仪基本介绍

SDR850手机面板IR测试仪的测试原理是采用红外850nm 光源，红外940nm 光源和可见550nm 光源照射被测透明物质，感应器分别探测三种光源的入射光强和透过被测透明物质后的光强，透过光强与入射光强的比值即为透过率，用百分数表示

SDR850,镜片透过率测试仪技术参数

1．仪器外形尺寸： 长200mm × 宽180mm × 高106mm；
2．小测试物尺寸：￠1.0mm
3．仪器重量：约1500 克；
4．分辨率： 0.1%；
5．测量精度：±1%；
6．红外线： 850nm 和940nm 两路测试
7．可见光： 中心波长550nm；
8．供电电源：9V AC/DC 电源供

SDR850,镜片透过率测试仪测量步骤

1：插上电源，打开测试仪的电源开关。仪器首***行自测试和自校准，自校准完成以后，三个显示器的显示值都为“一百”，表示无被测物时的透过率为一百%

2：将被测试物放入测试位置。三个显示器分别显示被测物对红外850nm，红外线940nm 和可见光550nm 波长的透过率。

SDR850,镜片透过率测试仪使用步骤及注意事项

1．仪器接上专用电源，保持测试位置为空，打开仪器开关；
2．将被测物放入测试位置；
3．显示窗口分别显示被测物对红外850nm ，红外线940nm 和可见光550nm 的透过率；
4．仪器不使用时，请关闭电源；
5．开机时仪器自测试和自校准，测试位置***为空，否则不能完成自校准；
6．避免与腐蚀性物品接触、远离高温高湿的环境；
7．长时间连续使用时，由于LED 光源的发光效率（LED 光源温度升高，效率下降）的原因，可能导致三个窗口数据不能显示为一百 ，此时请关闭仪器的电源，重新开机自检和自校准，不影响测量精度和正常使用；
8．可能会偶然出现无测试物时，显示数据不能回归为一百 ，关机立即重启仪器即可
