901瓷釉涂料

1.主要性能

由改性树脂、防锈颜料、改性固化剂、活性稀释剂、助剂等组成的环保、***无溶剂液体瓷釉涂料、配套体系适用于食品饮用水行业钢材、水泥、玻璃钢等表面防护与装饰。

A.表面平整、光亮、饱满、具有瓷釉感；

B.优异的耐水、耐油、耐碱、耐介质性能；

C.涂层***、防霉、易清洗，符合***饮用水卫生标准。

D.良好的附着力、耐冲击性、耐磨性能。

2.主要用途

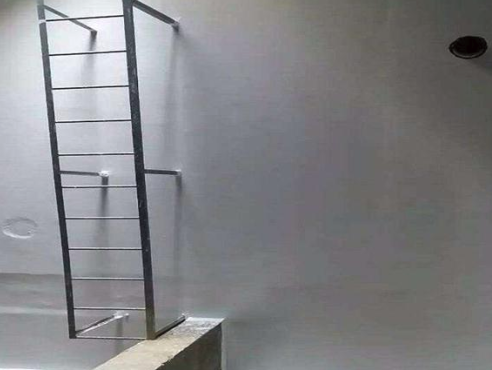

  适用于有底漆的钢材或混凝土、玻璃钢等基材上。可用于自来水厂、饮用水箱、船舶淡水舱、饮用水管线等饮用水设备，食品厂、药品厂、饮料厂、洁净厂房用涂料。

3.物理参数

颜色：白色、灰色

光泽：亮光

固含量：100％

比重：1.5

标准膜厚：干膜：250微米/道

理论涂布率：约2.6m²/kg实际用量受被涂物结构、表面状态、涂装方法、施工环境等损耗因素影响，通常比理论用量多30％-80％。

4.主要技术指标

  项目                      指标

容器中状态               无硬块，搅拌后呈均匀状态

漆膜颜色与外观                各色，漆膜平整

细度，μm                     ≤60

柔韧性，mm                     ≤2

附着力（划圈法），级               1

耐冲击性，cm                    50

耐水性，10d              漆膜不起泡、无剥落、无锈斑

耐碱性，10％NaOH溶液，10d    漆膜不起泡、无剥落、无锈斑

耐盐水性，30d            漆膜不起泡、无剥落、无锈斑

耐RH-75航空汽油，30d        漆膜不起泡、无剥落、无锈斑

耐RP-3喷气燃料，30d        漆膜不起泡、无剥落、无锈斑

5.施工说明

混合比例：双组份

主剂：固化剂=100:20（重量比）

熟化时间：10min

适用期：2h（23℃）温度越高湿度越大，使用期越短。

6.干燥时间

底材温度（℃）  表 干   实  干        重涂间隔

                             短   长

   25       8小时    24小时      6小时  48天

   15       16小时   48小时      12小时  4天

施工方法：       无气喷涂        刷涂/滚涂

喷孔宽幅：      0.42-0.63mm

喷出压力（兆帕）：  25-30           适用

注：一般情况下涂料中不加稀释剂，当环境温度低时用稀释剂来调节涂料粘度

7.表面处理

  涂有底漆或中间层的底材表面***清洁干燥，用适当的洗涤剂和高压淡水清除表面污物。在旧的环氧或聚氨酯漆膜上施工，应对旧漆面进行拉毛处理。

8.施工条件

涂装温度范围5℃-38℃，相对湿度85％以下，雨、雪、风沙较大等恶劣天气，不能进行户外涂装。

9.配套：

前道涂料：钢结构表面：901防锈底漆

混凝土结构：环氧封闭漆

10贮存

本产品应贮存于阴凉干燥、通风的室内仓库。

本品贮存期为一年。超过贮存期的产品经检验合格后仍可使用。

11.安全与健康

  油漆配料及施工现场严禁***火源存在，并保持良好通风。在狭窄处或封闭环境下施工***强制通风。油漆施工人员***佩戴防护用具，防止吸入，伤及眼睛、皮肤。油漆溅在皮肤上应立即用肥皂水清洗，溅入眼睛，应立即用大量清水冲洗，然后找医生检查。
