手机258|
采购的一切问题都可以问采购专家小美！
企业营业执照已认证!
电话：0731-82046572
手机：13975199288
扫码通过手机查看
湖南昂威涂料
产品名称：环氧富锌底漆
漆膜颜色：灰色
包装规格：25+2.5kg/组
混合比例：10:1
理论涂布率：0.202千克/平方米/50微米
涂装膜厚：干膜：30-70微米/道
环氧富锌底漆是工业防腐中应用较为广泛的产品之一，适用于大气环境下钢铁防锈，在一般防腐、化工大气、海洋环境等防腐及耐候涂装中广泛应用。环氧富锌底漆在防锈性能、附着力、机械性能、配套性能方面，均比较优良。
| | |
高含锌量 | 阴极保护 | 可焊接性 |
环氧富锌底漆采用***锌粉生产，锌粉含量高，可有效保护底材，增强防腐特性 | 较高含量的锌粉具有阴极保护作用，起到电化学防腐功能，同时生成的锌盐具有良好的屏蔽缓蚀作用 | 带涂层进行焊接操作，不影响焊接的质量，而且涂层不会因切割或焊接受到损伤 |
| |
|
强附着力 | 配套性能 | 缓蚀保护 |
漆膜对于喷砂处理的钢材表面具有非常优异的附着力，涂层不脱落，粘附牢固 | 环氧富锌锈底漆作为重防腐底漆，与多种中间漆、面漆组成配套系统，涂层兼容性好 | 锌粉优先于腐蚀介质发生反应，生产致密的锌盐，可阻隔屏蔽腐蚀进一步进行，保护钢材起到缓蚀作用 |

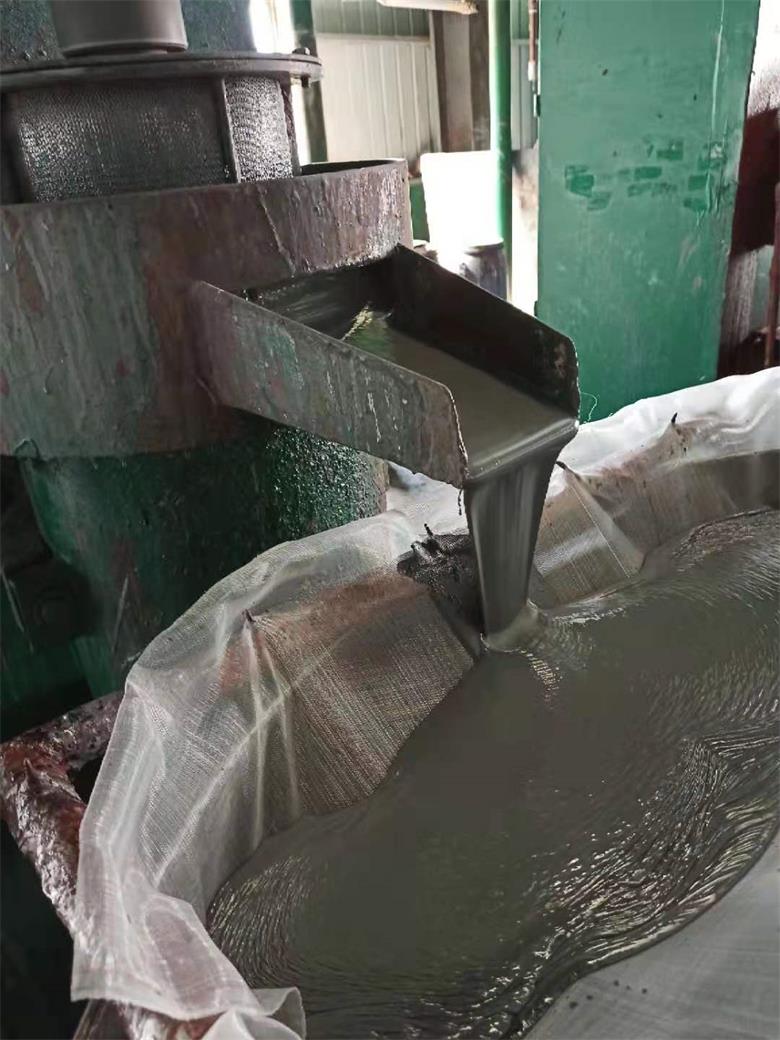

环氧富锌底漆为双组份涂料，组分一由环氧树脂、锌粉、防锈颜料、助剂、溶剂等组成，组分二为固化剂。
技术参数
项目 | 指标 | |
漆膜颜色及外观 | 灰色、表面平整无光 | |
施工性 | 对涂膜无障碍 | |
干燥时间 | 表干 | ≤1h |
实干 | ≤24h | |
适用期（23±2℃） | 5h | |
耐冲击强度 | 50kg/cm | |
附着力 | 1级 | |
不挥发分中的金属锌含量 | ≥70% | |
耐候性（***暴晒6个月） | 不起泡、不生锈、不开裂、不剥落 | |
环氧富锌底漆可根据含锌量的不同定做多种规格，含锌量包括80%、70%、60%、50%、40%、30%等，含锌量不同，价格不同，具体详情可咨询销售人员。
主要用途
环氧富锌底漆适用于大气环境下，钢铁构件的防腐防锈底漆，特别是严苛的腐蚀环境、或者中长期的耐候需求情况下。例如钢结构桥梁底漆、储罐外防腐底漆、集装箱外防腐底漆、钢结构防锈漆、船壳底漆、海港设施防腐底漆等。
|
|
|
管道防腐 | 石油设施防腐 | 桥梁防腐 |
|
|
|
钢结构防腐 | 建筑场馆防腐 | 海洋平台防腐 |
配套体系
环氧富锌底漆用于钢结构、建筑场馆、桥梁钢构、港口码头设施、工程机械、石化储罐、管道防腐等众多领域，主要配套环氧云铁中间漆以及防腐面漆。
1、钢结构防腐：环氧富锌底漆+环氧云铁中间漆+丙烯酸聚氨酯面漆
2、桥梁钢构防护：环氧富锌底漆+环氧云铁中间漆+氟碳面漆
3、建筑场馆装饰：环氧富锌底漆+环氧云铁中间漆+氟碳金属漆
施工工艺
表面处理
环氧富锌底漆钢材表面处理应达到GB/T 8923规定的Sa2.5级，不便于喷射除锈的部位，手工和动力工具除锈至GB/T 8923规定的St3级，钢材表面粗糙度为Rz30μm～75μm，并且除去表面的油污。
喷砂完工后，除去喷砂残渣，使用真空吸尘器或无油、无水的压缩空气，清理表面灰尘。
底漆涂装
环氧富锌底漆推荐采用喷涂方法施工，可有气喷涂或无气喷涂，膜厚在70-80μm为宜，漆膜24小时实干之后涂装中间漆。
中间漆涂装
涂装间隔不宜过长，观察环氧富锌底漆表面是否产生锌盐，如有发现应及时除去。选用环氧云铁中间漆，喷涂1-2道，达到规定膜厚。
面漆涂装
面漆一般选用装饰性较好且耐候较佳的防腐涂料，如丙烯酸聚氨酯面漆、氟碳面漆、聚硅氧烷面漆等，喷涂2道为宜漆膜光滑平整，颜色均匀一致。
